MF001

Centrale verwarmingscollector

Temperatuur;5-95 °C

12 en 16 mm) PEX-installatie;Maximale werkdruk;1 Mpa ((10Bar)

werkdruk;0.7Mpa

3/4′′ en 1′′ door de twee opties

De installatie van de omleiding is afgerond voor het testen.

1. Open de waterinlaat en terugkeer kleppen, het hoofdwater in de manifold, verwijder de stroommeter rode behuizing draai de stroomregeling (collector spoel open).
2Automatische uitlaat losse kleine dop, laat de uitlaat in de automatische staat, ontslag van de lucht in de manifold.
3Test het systeem in de volledig open toestand om te zien of er veiligheidslekken zijn en test het systeem gedurende 24 uur (de druk wordt gestabiliseerd op 1,0 tot 1,2 MPa),
4. 24 uur drukonderzoek, controleer of er in elk aansluitpunt van het onderdeel water lekt of druppelt.en opnieuw testen.
5De testindicatoren van het systeem kunnen volledig voldoen aan de vereisten van de gebruiker en de druk van het druksysteem is teruggekeerd tot de normale gebruiksdruk, overeenkomstig de vereisten van de gebruiker voor het gebruik van vaste systemen.
Opmerking: de hoogste drukwaarde van het systeem mag niet meer bedragen dan 1,2 MPa.

Een centrale verwarmingscollector met PEX (cross-linked polyethyleen) is een sanitair systeem dat verwarmd water of andere vloeistoffen door een gebouw verspreidt.De manifold wordt aangesloten op een ketel of een andere warmtebron en verdeelt de verwarmde vloeistof door een netwerk van PEX-buizen die door muren lopenHier vindt u meer informatie over toepassingen, grondstoffen, installatie, afmetingen en tips van centrale verwarmingscollectoren met PEX:

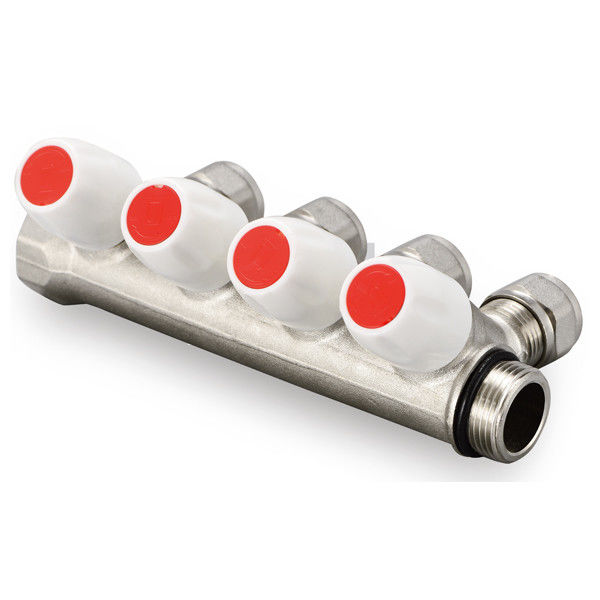

Wat is een manifold

Een manifold is een apparaat of systeem dat is ontworpen om de stroom van vloeistoffen, gassen of elektrische signalen naar meerdere stopcontacten of componenten te distribueren, te controleren of te reguleren.Het fungeert als een centraal knooppunt of verbindingspunt waar de stroom wordt verdeeld of gecombineerd, waardoor een efficiënte en georganiseerde distributie mogelijk is.

De term "verscheidenheid" kan verwijzen naar verschillende soorten apparaten of systemen, afhankelijk van de specifieke toepassing.

In vloeistofsystemen is een manifold een structuur die de vloeistofstroom van een enkele bron naar meerdere uitgangen of kanalen verdeelt.hydraulische systemenHet gebruik van een fluïdinversorger kan worden gemaakt van materialen zoals metaal, plastic of composiet en bevat vaak kleppen, fittings,en verbindingen voor het regelen en sturen van de stroom.

HVAC manifold: In verwarmings-, ventilatie- en airconditioningsystemen (HVAC) wordt een manifold gebruikt om de lucht- of koelmiddelstroom naar verschillende zones of componenten te verdelen en in evenwicht te brengen.Het zorgt voor een goede luchtstroom en temperatuurregeling in een gebouw of systeem.

Elektrische verscheidenheid: In elektrische systemen is een verscheidenheid een apparaat dat de distributie en organisatie van elektrische signalen of stroom naar meerdere componenten of circuits mogelijk maakt.Het kan connectoren bevatten, terminals of printplaten (PCB's) om de stroom van elektrische stromen te vergemakkelijken.

Uitlaatkolom: Bij automobielmotoren verzamelt en leidt een uitlaatkolom de uitlaatgassen van elke cilinder naar een enkele uitlaatpijp.Het dient als centraal verbindingspunt voor de uitlaatgassen en helpt de motorprestaties te optimaliseren.

Een verwarmingscollector, ook bekend als verwarmingsdistributiecollector of verwarmingscircuitcollector,is een apparaat dat in waterverwarmingssystemen wordt gebruikt om warm water of warmtevoerend vloeistof te regelen en te verdelen naar verschillende zones of circuits in een gebouwHet dient als centrale knooppunt voor de voedings- en retourlijnen van het verwarmingssysteem, waardoor de temperatuur in elke verwarmingszone individueel kan worden geregeld.

Toepassingen van minifold

• Verwarmingssystemen voor woningen en bedrijven
• Radiant vloerverwarmingssystemen
• Verwarmingssystemen voor basisplaten
• Hydronische verwarmingssystemen

grondstoffen:

• PEX-buizen
• andere, met een breedte van niet meer dan 600 mm
• met een vermogen van niet meer dan 50 kW
• Isolatie
• Montagebeugels

Hoe de minifold te installeren

1. Bepaal het aantal verwarmingszones of kamers en bereken de vereiste lengte van de PEX-pijp voor elke zone.
2. Installeer de manifold op een centrale plaats, meestal in de buurt van de warmtebron, en verbind deze met de voedings- en terugleiding.
3. Installeer de PEX-buizen in elke zone en verbind ze met behulp van armaturen en adapters met de manifold.
4. Isoleer de PEX-buizen om warmteverlies te minimaliseren en het rendement te verbeteren.
5. De manifold wordt met behulp van beugels aan de muur of de vloer bevestigd.
6. Vul het systeem met water en zuiver de lucht uit de leidingen.

Grootte: PEX-systemen voor centrale verwarmingscollectoren zijn verkrijgbaar in verschillende maten, afhankelijk van het aantal zones of ruimtes waarvoor ze zijn ontworpen.Manifold kan slechts twee poorten hebben en maar liefst 24 of meerDe grootte van de PEX-buizen is eveneens afhankelijk van de verwarmingsbelasting en de lengte van de buizen.

Tips:

• Zorg ervoor dat de maat van het manifold en de PEX-buizen goed is afgestemd op de verwarmingsbelasting en de lengte van de buizen.
• Gebruik hoogwaardige PEX-buizen en fittings om een langdurige en lekvrije installatie te garanderen.
• Isoleer de PEX-buizen om warmteverlies te minimaliseren en de energie-efficiëntie te verbeteren.
• Verwijder de lucht uit de leidingen om luidruchtige werking en luchtzakken te voorkomen die schade aan het systeem kunnen veroorzaken.
• Overweeg een mengklep te installeren om de temperatuur van de verwarmde vloeistof te regelen en het comfort en de efficiëntie te verbeteren.
